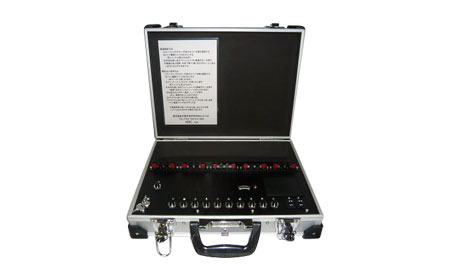

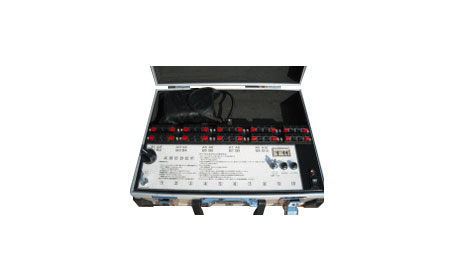

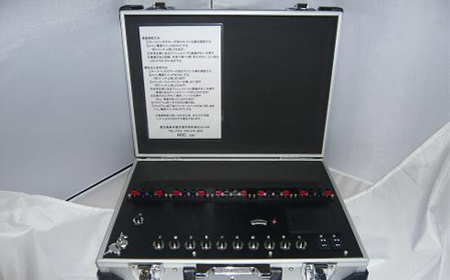

■　V3 F10 600V

特徴

単三電池2個で動作します。インバーターを内臓し600Vに昇圧、点火電源として使用します(単三電池1個で300Vとしても動作します）。

当社従来の、直列接続多回線機種とは異なり、本体からの直接配線式の中型機種になります。

出力電圧も600Vと高出力な機種です。打ち上げ時に安全距離の必要な大玉や、スターマインなども安心してご利用いただけます。

操作

メインSW＝電源のON.OFFに使用します。
キーSW＝導通試験の際はOFFで行い、点火の場合はONにして使用します。

使用手順（導通確認方法）

①キースイッチのキーが抜かれている事を確認する

②メイン電源スイッチをONにする（同スイッチ上部LED点灯）

③本体左側にあるプッシュスイッチ(導通ボタン）を押す

④導通のある回線、本体下側10個（点火ボタン）上にあるLEDがそれぞれ点灯する

使用手順（電気点火使用方法）

①キースイッチのキーが抜かれている事を確認する

②メイン電源スイッチをONにする（同スイッチ上部LED点灯）

③メインキースイッチにキーを挿し右に回す（同スイッチ上部LED点灯）

④本体左側にあるプッシュスイッチ(導通ボタン）を押す（導通のあるチャンネル1～10のLEDが点灯）

⑤任意の点火ボタン（横列：1～10）を押す（点火：導通のあったＬＥＤが消灯）

⑥プログラム終了まで④⑤の繰り返し

⑦プログラム終了後メインキースイッチを左に回し抜き、メイン電源スイッチをOFFにする

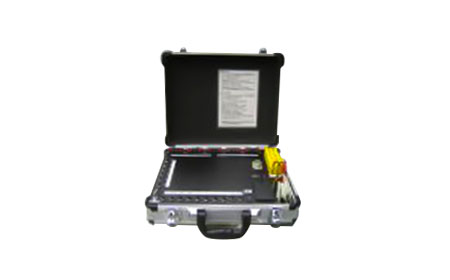

■　V2 R2K-60　エクスキャリバー

特徴

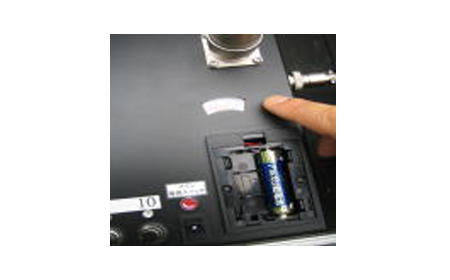

単三電池一個で動作します。インバーターを内臓し300Vに昇圧、点火電源として使用します。

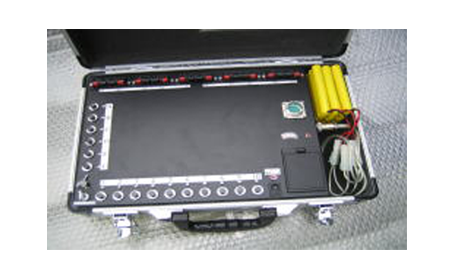

※本体写真はオプションの外部電池30V装着時の物です

操作

メインSW＝電源のON.OFFに使用します。
キーSW＝導通試験の際はOFFで行い、点火の場合はONにして使用します。

基本操作

電池の残量を確認、ドラムや端末を接続し端末の切り替えSWをA～Fの何れかにし点火玉をSETします。

結線が確実であれば、本体のA～FのボタンSWを押すと端末にセットされた数（1～10）の導通ランプが点灯します。これで準備完了です。

点火

点火はA～Fのボタンを押すと設定した点火玉の数だけ（1～10）導通ランプが点灯します。キーSWをONにしA～Fの任意のボタンを押しながら（1～10）横に並んだ点火ボタンを押すと点火します。

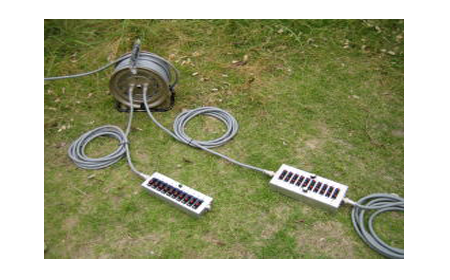

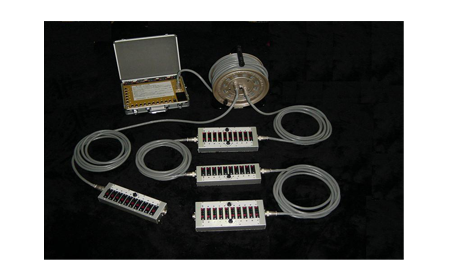

60回線セットに必要なもの
本体-1・単三電池-1・ドラムコード30m-1・端末20回線ｘ3又は10回線ｘ6
端末接続ケーブルは端末数
組み換えも可能
※端末は本体に合わせ低圧、高圧専用端末を使用下さい。

V2-R2K-60　60回線300V
インバーター付き　本体価格　278,000

V2ーR2K　シリーズ後期型

最大出力　　　　　300V 　2A

30V 　22Aの大出力　※オプション追加時

点火スピードは0.0001秒以内

本体外部出力コネクターx1

66回線用　追加30V仕様充電電池セット追加バッテリー＆ハーネスキット　希望小売価格　15,900

本体以外オプション

ドラムコード30m　　　　　 54,000-

端末接続ケーブル5m 　　　7,800-

端末接続ケーブル10m　 10,800-

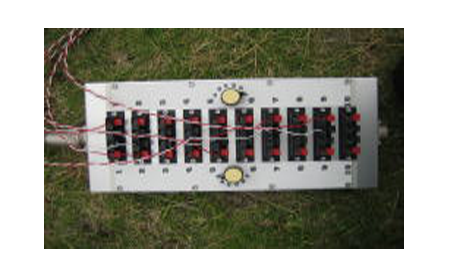

端末　10回路　　　　　　　28,000-

端末　20回路　　　　　　　43,000-

バッテリー30v　　　　　　 15,900-

（法定電圧30V、最大電流18A）

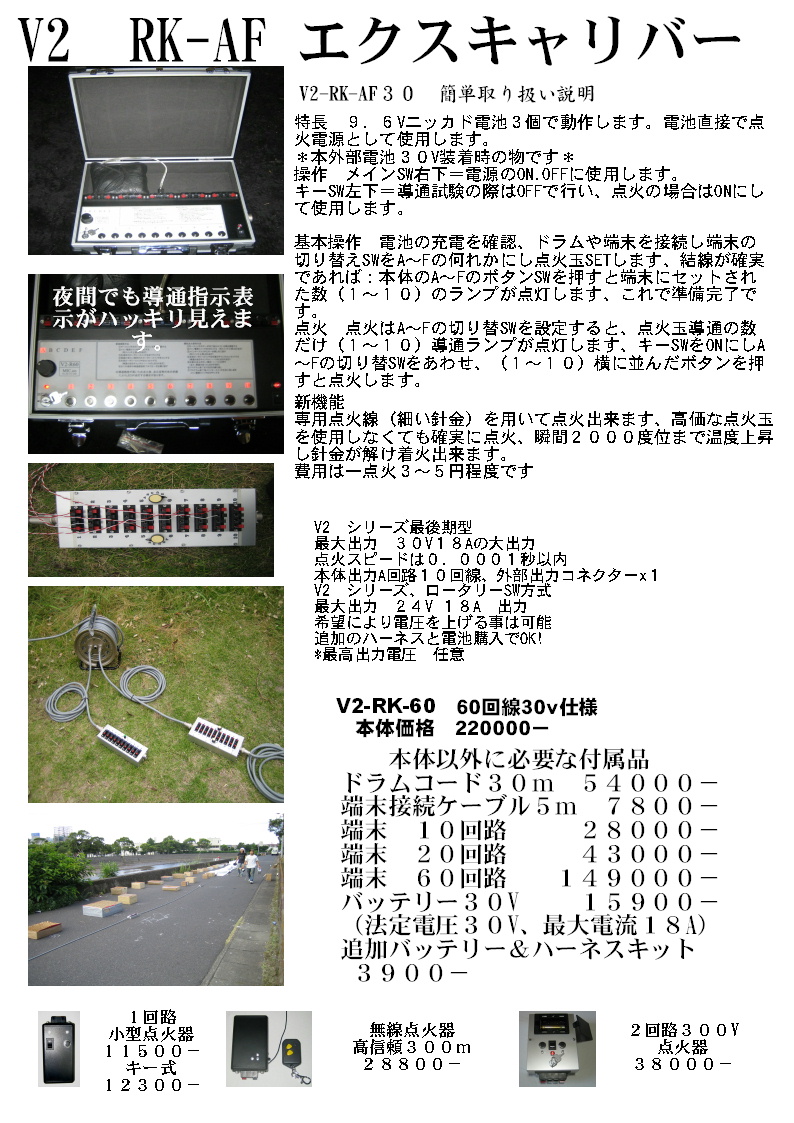

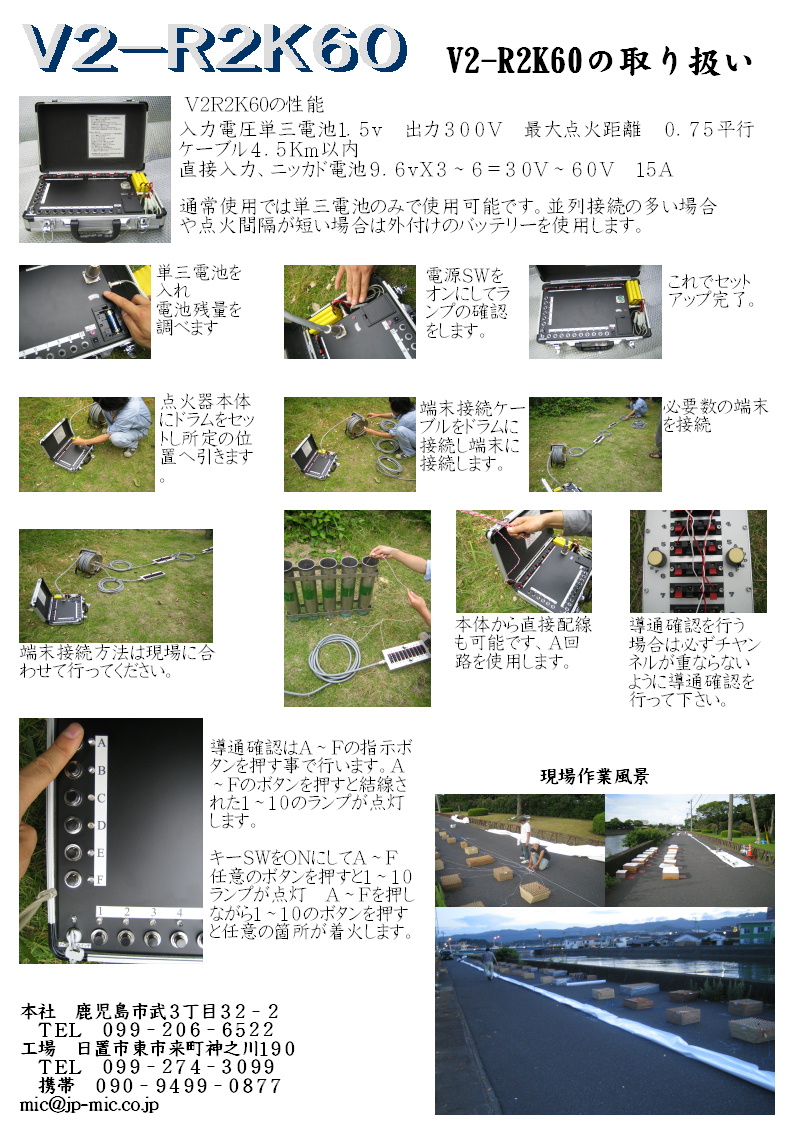

V2 R2K-300　エクスキャリバー取り扱い説明書

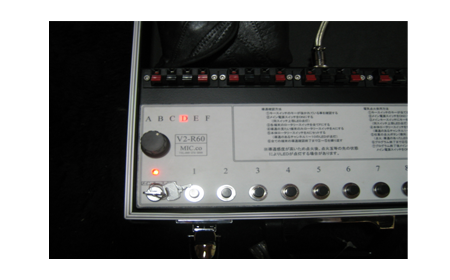

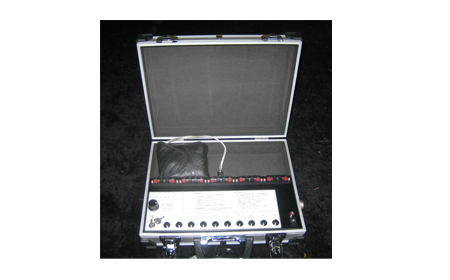

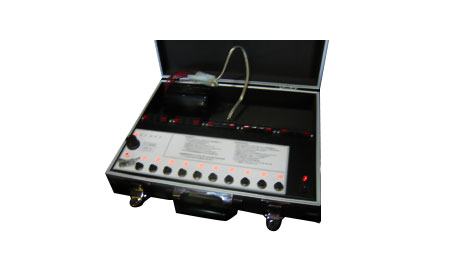

■　V2 RK-60簡易型ロータリー式60回線

特徴

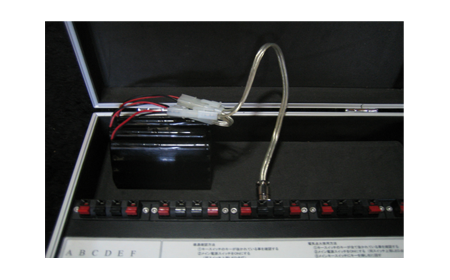

電源は9.6Vニカド電池3本を直列配線使用し、軽量大電流を実現しております。表示LED部がバックライト方式になっており大変見やすくなっております。

当社従来の、直列接続多回線機種とは異なり、本体からの直接配線式の中型機種になります。

出力電圧も600Vと高出力な機種です。打ち上げ時に安全距離の必要な大玉や、スターマインなども安心してご利用いただけます。

操作

メインSW＝電源のON.OFFに使用します。
キーSW＝導通試験の際はOFFで行い、点火の場合はONにして使用します。

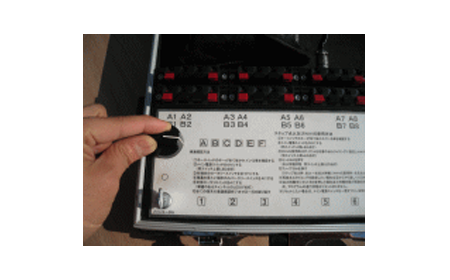

ロータリーSW＝本体操作盤左にあるツマミでA～Fを切り替えます。

基本操作

電池の残量を確認、ドラムや端末を接続し端末の切り替えSWをA～Fの何れかにし、点火玉をSETします。

結線が確実であれば、本体のロータリーSWを任意のチャンネルに切り替えると、端末にセットされた数（1～10）の導通ランプが点灯します。これで準備完了です。

点火

点火は本体のロータリーSWを任意のチャンネルに切り替えると設定した点火玉の数だけ（1～10）導通ランプが点灯します。キーSWをONにし、1～10の横に並んだ点火ボタンを押すと点火します。

V2ーR2K　シリーズ後期型

最大出力　　　　　300V 　2A

30V 　22Aの大出力　※オプション追加時

点火スピードは0.0001秒以内

本体外部出力コネクターx1

本体以外オプション

ドラムコード30m　　　　　 54,000-

端末接続ケーブル5m 　　　7,800-

端末接続ケーブル10m　 10,800-

端末　10回路　　　　　　　28,000-

端末　20回路　　　　　　　43,000-

バッテリー30v　　　　　　 15,900-

（法定電圧30V、最大電流18A）

※上記エクスキャリバー等と共通です。

(耐電圧等若干の仕様の違いがございますが同価格です）

V2 RK-60簡易型ロータリー式60回線取り扱い説明書

■　ウェーブ点火器

特徴

電源は、ニカド電池3本(約30v）を使用します。本体にA-1からB-10までの20回線を搭載しております。

スイッチの切り替えにより、任意タイミングによる順送り点火、0.01s～9.99sまでの等間隔ウェーブ点火（1～60回線）が可能です。

操作

メインSW＝電源のON.OFFに使用します。
キーSW＝導通試験の際はOFFで行い、点火の場合はONにして使用します。
ウェーブ切り替えキーSW＝OFFにて順送り点火、ONにてウェーブ点火します。
セットSW＝点火準備状態にします(上部LED点灯)。
ファイアSW＝順送り点火時、押すごとに1ステップ点火。ウェーブ点火時、押すとウェーブスタート。全回路点火後ストップします。
タイマ用サムホイールSW001→0.01s　999→9.99s
導通確認用ロータリーSW=A～Fの導通を確認したいチャンネルに任意に変更すると、1～10の導通のあるチャンネルのLEDが点灯します。

操作方法

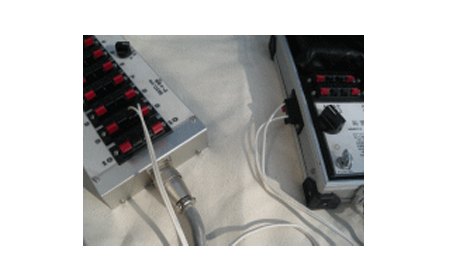

端末に付きましては、上記エクスキャリバーと同様に数珠繋ぎ状に接続いただけます。各端末のチャンネルを任意に切り替えることで色々なパターンのウェーブを演出する事が出ます。

他点火器からの入力

本体左側面にある端子に、他点火器の出力を差込む事で信号入力しウェーブ点火をコントロールする事が出来ます。

本体以外オプション

※上記エクスキャリパー等と共通です。
